- Akım trafoları GB20840.2-2014 ve IEC60044-1 standartlarına uygundur.
- Nominal yalıtım seviyesi: 40,5/95/185kV
- Nominal ikincil akım: 5A veya 1A
- Anma frekansı: 50Hz veya 60Hz
- Ortam sıcaklığı:-5 derece ~+40 derece
|
Birincil olarak derecelendirildi akım (A) |
Doğruluk sınıfları kombinasyonu |
Nominal ikincil çıkış (VA) |
Kısa süreli termal akım (kA/S) |
Nominal dinamik akım (kA) |
||
|
0.2 |
0.5 |
10P20 |
||||
|
20-100 |
0.2/0.2 0.2/0.5 0.5/0.5 0.2/5P20 0.5/5P20 0.25/0.5/10P20 |
10 |
15 |
15 |
200lin |
500lin |
|
150-200 |
31.5 |
80 |
||||
|
300-500 |
31.5/2 |
|||||
|
600-1250 |
15 |
30 |
20 |
31.5/4 |
||
|
1500-2000 |
20 |
40 |
30 |
40/4 |
125 |
|
|
2500 |
20 |
40 |
20 |
|||
Genel Boyut Çizimi

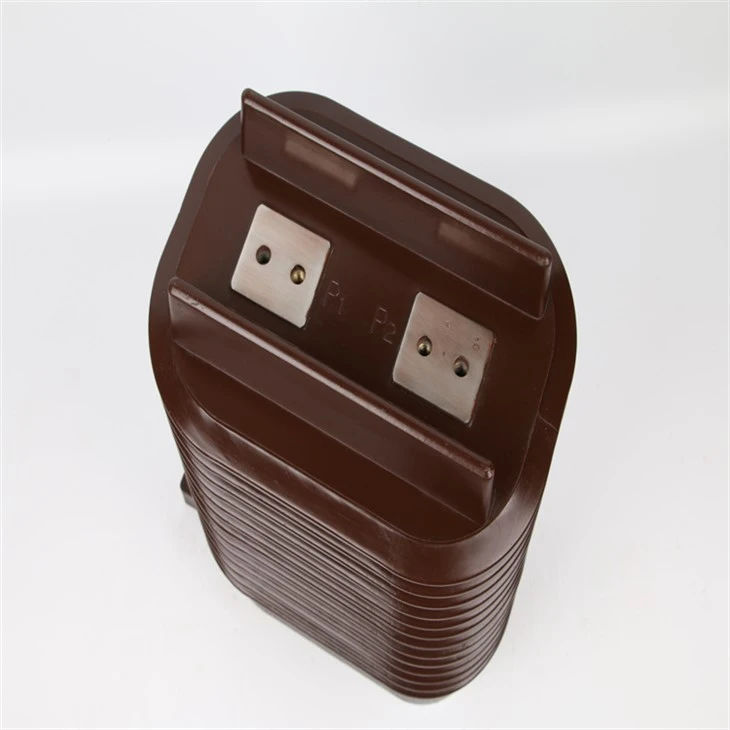

LZZBJ9-35/250W1G1 Akım Trafosu
LZZBJ9-35/250W1G1,yüksek voltajlı elektrik sistemlerinde kullanılmak üzere tasarlanmış, iç mekan tek fazlı epoksi reçine döküm akım transformatörü.
Temel Özellikler
- Yüksek Gerilim Değeri: Bu akım trafosu, gerilim seviyesi 35 kV'a kadar olan sistemler için tasarlanmıştır.
- Mevcut Derecelendirme: 250 A'lık birincil akımı destekleyebilir, bu da onu çeşitli endüstriyel ve kamu hizmetleri uygulamaları için uygun kılar.
- Yalıtım: Yüksek gerilimlere dayanacak, güvenlik ve güvenilirlik sağlayacak sağlam yalıtımla donatılmıştır.
- Kesinlik: Elektrik sistemlerinin verimli çalışması için gerekli olan doğru ölçüm ve korumayı sağlamak üzere tasarlanmıştır.
- Yapı: Zorlu çevre koşullarında bile uzun ömürlü performans sağlamak için dayanıklı malzemelerden üretilmiştir.
Uygulamalar
- Güç Dağıtımı: Elektrik trafo merkezlerinde ve güç dağıtım ağlarında yüksek gerilim akımlarını izlemek ve yönetmek için kullanılır.
- Endüstriyel Ayarlar: Yüksek gerilim ekipmanlarının kullanıldığı büyük endüstriyel tesisler için uygundur.
- Koruma ve Ölçüm: Koruma röleleri ve ölçüm ekipmanları için önemli veriler sağlayarak elektrik sistemlerinin güvenliğini ve verimliliğini sağlar.
- Şebeke Yönetimi: Doğru akım ölçümleri sağlayarak elektrik şebekelerinin etkin yönetimine yardımcı olur.
Avantajları
- Emniyet: Koruma cihazlarının doğru çalışması için gerekli olan hassas akım ölçümlerini sağlayarak elektrik sistemlerinin güvenliğini artırır.
- Güvenilirlik: Uzun bir süre boyunca güvenilir bir şekilde çalışacak şekilde tasarlanmış olup, sık bakım ve değiştirme ihtiyacını azaltır.
- Yeterlik: Doğru izleme ve kontrol sağlayarak güç sistemlerinin genel verimliliğini artırır.
Kurulum
- Kurulum: Yüksek gerilim ve akım seviyeleri nedeniyle profesyonel kurulum gerektirir. Genellikle trafo merkezlerine veya diğer yüksek gerilim alanlarına kurulur.
