- Akım transformatörleri GB20840.2-2014 ve IEC60044-1 standartlarına uygundur
- Nominal voltaj:0.66kV
- Anma frekansı: 50Hz veya 60Hz
- Nominal ikincil akım 5Aor 1A
- Ortam sıcaklığı:-5 derece ~+40 derece
Yapı ve özellikler
Yapı:çekirdek akım transformatörü dairesel ve dikdörtgen ikidir. Akım transformatörünün kabuk tasarımı olarak epoksi reçine, pencere deliği için akım transformatörü ve giriş olarak Mark P1'den geçen bir bara veya kablo kullanılarak çekirdek periferik dağıtımı boyunca iki sargı uç; P2'yi bir terminal olarak işaretleyin; S1 çıkış ucundan iki akım; giriş ucu olarak S2, çıkarma polaritesidir.
Özellikler:demir çekirdek silikon çelik levha ve mikro çip sarma ve şekillendirmeden oluşur, hava boşluğu yok, manyetik enerji, iki ikincil sargı eşit şekilde sarılmış, manyetik akı kaçağı küçük, yüksek sıcaklık, nem ve diğer işlevlere sahip, istikrarlı performans avantajları , iki deliği hırsızlığa karşı elektrikli önlemlerle kapatın.
Ana teknik parametreler ve boyutlar
|
Ürün modeli |
Birincil akım oranı (A) |
Nominal yük (VA) |
Çapraz çekirdek dönüş numarası |
Ana hat ve montaj boyutlar (mm) |
|||
|
İkincil akım oranı 5A |
Sınıf:0.5 |
0.5S |
0.2 |
0.2S |
|||
|
LMZJ1-0.5 |
5/5A |
5 |
5 |
5 |
5 |
30 |
 |
|
10/5A |
5 |
5 |
5 |
5 |
15 |
||
|
15/5A |
5 |
5 |
5 |
5 |
10 |
||
|
20/5A |
5 |
5 |
5 |
5 |
10 |
||
|
25/5A |
5 |
5 |
5 |
5 |
10 |
||
|
30/5A |
5 |
5 |
5 |
5 |
5 |
||
|
40/5A |
5 |
5 |
5 |
5 |
5 |
||
|
50/5A |
5 |
5 |
5 |
5 |
3 |
||
|
75/5A |
5 |
5 |
5 |
5 |
2 |
||
|
100/5A |
5 |
5 |
5 |
5 |
1 |
||
|
LMZJ1-0.5 |
150/5A |
5 |
5 |
5 |
5 |
1 |
|
|
200/5A |
5 |
5 |
5 |
5 |
1 |
||
|
250/5A |
5 |
5 |
5 |
5 |
1 |
||
|
300/5A |
5 |
5 |
5 |
5 |
1 |
||
|
400/5A |
5 |
5 |
5 |
5 |
1 |
||
|
500/5A |
5 |
5 |
5 |
5 |
1 |
||
|
600/5A |
10 |
10 |
10 |
10 |
1 |
||
|
750/5A |
10 |
10 |
10 |
10 |
1 |
||
|
800/5A |
10 |
10 |
10 |
10 |
1 |
||
|
1000/5A |
15 |
15 |
15 |
15 |
1 |
||
|
1200/5A |
15 |
15 |
15 |
15 |
1 |
||
|
1500/5A |
15 |
15 |
15 |
15 |
1 |
||
|
2000/5A |
20 |
20 |
20 |
20 |
1 |
||
|
2500/5A |
25 |
25 |
25 |
25 |
1 |
||
|
3000/5A |
30 |
30 |
30 |
30 |
1 |
||

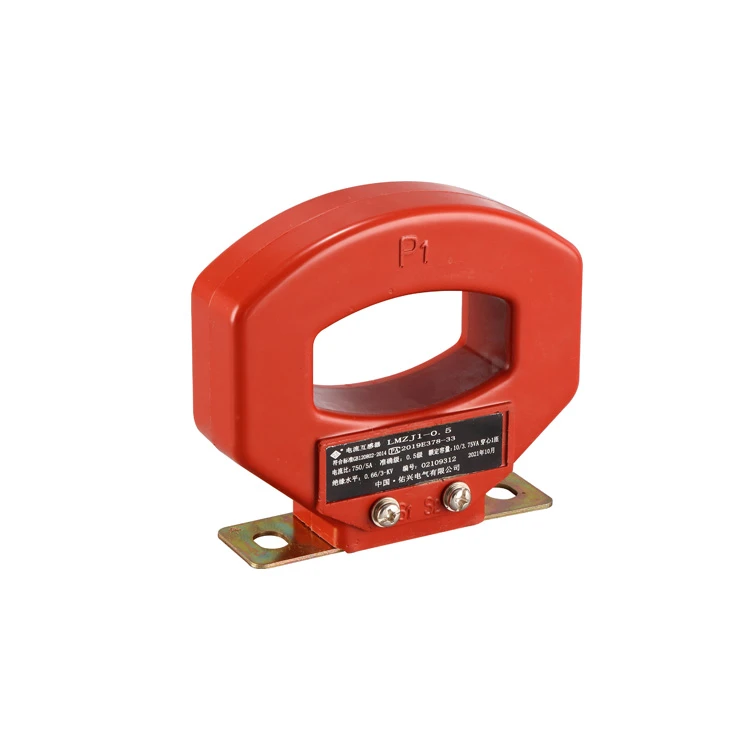

LMZJ1-0.5 Akım Trafosualçak gerilim elektrik sistemlerinde doğru akım ölçümü için güvenilir ve verimli bir çözümdür. Hassasiyet ve dayanıklılık için tasarlanan bu transformatör, enerji ölçümü, koruma devreleri ve izleme uygulamalarında kullanım için idealdir. Yüksek birincil akımları daha düşük, standartlaştırılmış ikincil akımlara dönüştürerek çalışır ve ölçüm cihazlarının güvenli ve doğru okuma yapmasına olanak tanır.
LMZJ{{0}.5 akım transformatörü, 50HZ nominal frekansa ve 0,5KV ve altındaki gerilime sahip AC hatlarında akımı, elektrik enerjisini ve röle korumasını ölçmek için kullanılan, çekirdekten geçen bir bara akım transformatörüdür. .
Yapısal özellikler
Bu tip transformatörün çekirdeği, halka şeklinde soğuk haddelenmiş yönlendirilmiş silikon çelik saclardan yapılır ve ikincil sargı, halka çekirdeği boyunca eşit şekilde sarılır;
Ortadaki pencere bara sarımı için kullanılır ve altta sabit kurulum için bir taban bulunur;
Bu tip transformatörün dış kısmı doymamış reçine izolasyonu ile dökülmüştür.
Ana teknik parametreler
- Doğruluk düzeyi: {{0}}.2,0.50.2s,0.5s
- Nominal voltaj: 0.66KV
- Nominal birincil akım: 5-3000A
- Nominal ikincil akım: 5A
%110 nominal akımda uzun süre çalışmasına izin verilir
İkincil sargı, arıza ve atlama olmadan 1 dakika boyunca toprağa 3KV'lik bir güç frekansı voltajı uygular.
Çevre koşulları
- Güç faktörü:CosФ=0.8(gecikmeli);
- Kirlilik Karşıtı Sınıf: Sınıf II
- Ortam sıcaklığı:-5 derece +40 derece, günlük ortalama sıcaklık 30 dereceden fazla değil
- Yükseklik: 1000 m'ye eşit veya daha az
- Ortam nemi: %75'e eşit veya daha az
Uygulamalar
- Alçak gerilim elektrik şebekelerinde enerji ölçümü
- Endüstriyel ve ticari kurulumlar için koruma devreleri
- Elektrik altyapısı için izleme ve kontrol sistemleri
