Teknik veriler
|
Röle türü |
Röle sargısının bağlantı yöntemi |
Röle ayar akımı (mA) |
birincil sıfır dizi akımı (A) |
|
GG-11/60 |
Serise |
15x1 |
2.4-4.5 |
|
30x1 |
|||
|
Paralel |
15x2 |
3-5 |
|
|
30x2 |
|||
|
GG-1/60 |
Serise |
15x1 |
3-5 |
|
30x1 |
|||
|
Paralel |
15x2 |
3-6 |
|
|
30x2 |
Genel boyut çizimi
LXK-80-240, güç sistemlerinin ve yüksek gerilim üç fazlı AC jeneratörlerin ve 10KV ve altındaki akımdaki motorların sıfır dizi aşırı akım koruması için uygun bir tür açma-kapama sıfır dizili akım transformatörüdür (LCT, LBD). 50HZ hatları. Sadece iç mekan kullanımına uygundur. İletim kablosunun dış çapı 120 mm'den fazla değildir.
Yapısal giriş

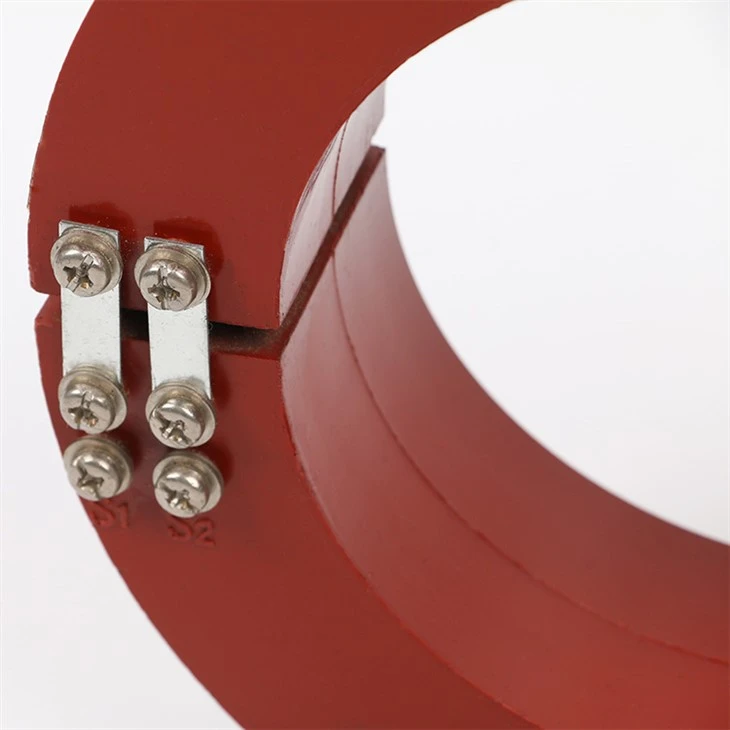

Bu tip iki yarıya bölünür, reçine ile yarım daire şeklinde dökülür ve daha sonra bir kelepçe ile bağlanır. Kurulum sırasında, transformatör iki yarıya bölünebilir ve daha sonra birleştirilebilir, bu da kurulumu son derece uygundur.
Çevre koşulları
- Güç faktörü:CosФ=0.8(gecikmeli);
- Kirlilik Karşıtı Sınıf: Sınıf II
- Ortam sıcaklığı:-5 derece +40 derece, günlük ortalama sıcaklık 30 dereceden fazla değil
- Ortam nemi: %75'e eşit veya daha az
- Yükseklik: 1000 m'ye eşit veya daha az
